规格型号列表如下：

工程概况：

贵公司在物料加工中，有大量粉尘产生，影响工作环境。该公司决定对粉尘进
行彻底治理，并回收利用。受其委托，我司根据业主提供的相关资料，并结合我司
多年除尘系统设计经验，编写本方案。

一、 设计原则：

1、 严格执行国家和地方有关环境保护法规，确保达到稳定可靠的除尘效率；

2、设计遵循“技术先进可靠、使用经济、运行稳定”的原则；

3、技术线路明了、工艺布置合理、操作稳定可靠、系统抗冲击能力强；

4、在满足上述条件下，做到投资节省、运行管理费用低。

二、设计依据

●  《中华人民共和国环境保护法》；

●   符合国家职业卫生规定的《工作场所有害因素职业接触限值》GBZ2-2007，
其中作业场所粉尘浓度≤10mg/m³ 。

●  符合区域性大气污染物综合排放标准规定的颗粒物排放浓度≤20mg/m³ 。

●  《山东省区域性大气污染物综合排放标准DB37(2376-2013)》

三、工程范围

1、前期技术咨询；

2、工艺流程的选择和设计；

3、除尘设备的设计和制造及标准设备的选型；

4、设备制作、运输、安装和调试、培训；

5、电气的设计、安装及调试；

6、售后服务与设备维护保养。

四、排放标准

1、根据厂方提供的有关资料，主要污染物为金属粉尘；

五、粉尘处理特性

1、粉尘性质：金属粉尘；

2、粉尘形态:打磨粉尘；

3、粉尘含水率：小于15％；

4、粉尘浓度：小于300g/m³；

5、输送空气温度：常温。

六、工艺流程说明

根据设计原则及需要处理的粉尘性质特点，选定模块式布袋中央除尘器作为粉尘
分离处理设备，其特点是采用高密度针刺毡滤料对粉尘进行过滤，除尘效率高，同时
采用脉动清灰方式，能有效保证滤料在连续使用时不出现因堵塞而降低效果的情况。
其基本原理如下：含尘气体进入除尘器并在滤料表面进行过滤处理，在通过滤料的孔
隙时，粉尘被捕集阻留于滤料表面上，清净空气则透过滤料由排风口排出。附着在滤
料表面的粉尘则在脉动清灰作用下，从滤料表面脱落，并沉入下灰斗中，由卸料系统
排出除尘器外。

本项目除尘系统主要包括：输送管道、模块式布袋中央除尘器、风机。

七、除尘系统说明：

★.除尘器箱体：采用2mm厚无花镀锌板材。整套箱体结构采用模块化单元组合拼装，能有效解决客户后期设备
的使用成本,主要体现在厂房扩大时能灵活的拆装及更换除尘期位置。

★.节能控制系统：选用西门子变频器，并配节能电控箱,根据车间内所需风量的变化，并使用变频器精确调节
耗能，节能效果与系统所配置的吸尘孔使用率有关，使用率越低则节能效果越明显。

★.采用1台22kw风机设计，有效降低噪声。

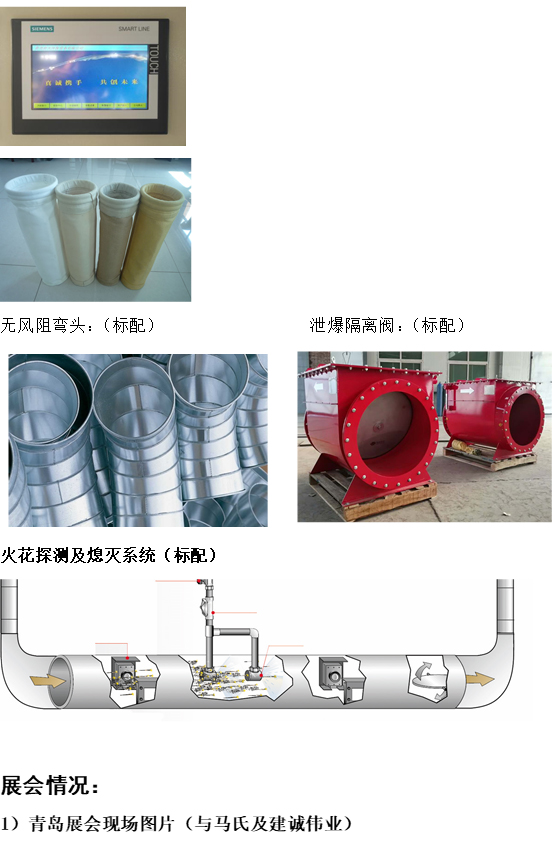

★.设备配有阻火器,能阻止大部分的火花进入除尘器；

★.设备采用脉冲清灰方式。

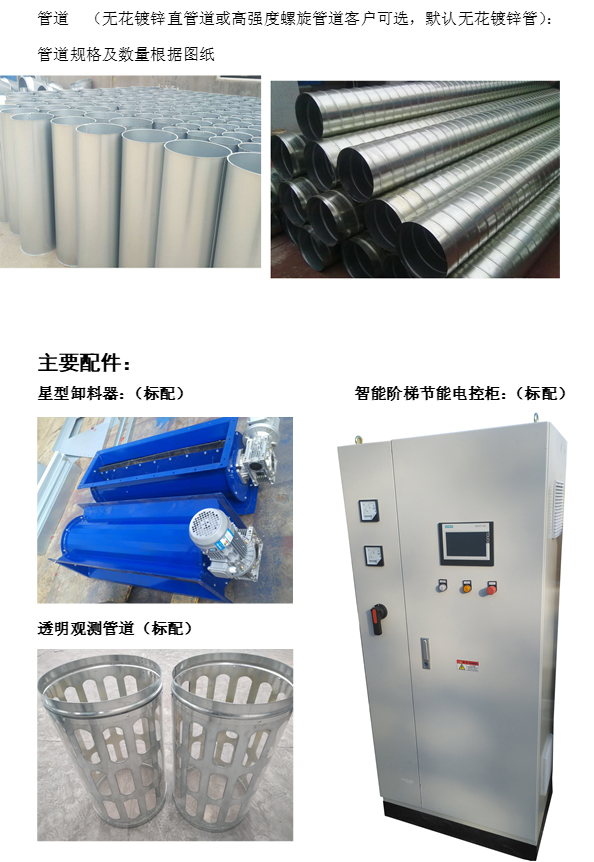

★.耐压高强度螺旋风管

★.电控原件选用正泰电器
